一、中空注漿錨桿簡介:
中空注漿錨桿體就是注漿管,壓注漿液后不僅能錨固桿體,注漿壓力較大時部分漿液會滲入錨孔的裂隙中,起到加固圍巖的作用。上仰孔應設止?jié){塞和排氣管。

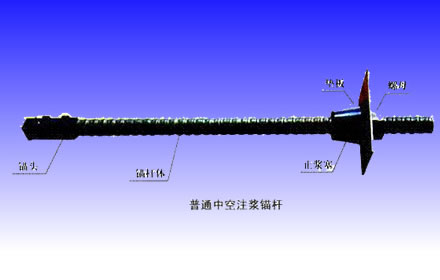

中空錨桿主要組成部分:中空錨桿體、止?jié){塞、墊板、螺母和錨頭(鉆頭)組成。
二、中空注漿錨桿特點:
● 中空設計,實現了注漿的功能。
● 注漿飽滿,并可實現壓力注漿。
● 桿體的居中性好,砂漿可以將錨桿體全長包裹 ,避免了銹蝕的可能性,達到長期支護的目的。
● 安裝方便,不需現場加工螺紋,就可方便的安裝墊板、螺母。
● 采用向上排氣錨頭,徹底解決了水平線以上中空錨桿排氣問題。
三、中空注漿錨桿范圍:
中空錨桿適用于地質條件中等,永久性支護和超前支護;主要用于鐵路、公路、隧道、礦山、水利樞紐、邊坡、堤壩、橋基、江海湖河邊、高層建筑基礎及建筑物加固等工程。通過中空錨桿體對錨桿進行壓力注漿,可達到固結破碎巖體,隔斷地下水及桿體防腐的目的,可迅速形成支護力,控制圍巖的穩定。
四、中空注漿錨桿施工注意事項
● 注漿工人必須帶防護工具。
● 認真檢查機具設備及線路?避免漏電傷人。
● 機械司機嚴格按操作規程操作。
● 注漿工人與注漿泵司機必須協調好。
● 注漿完畢必須先關閉閥門,再關注漿器。
● 注漿口不允許對人。
產品型號 |
名義外徑*壁厚 |
抗拉力(KN) |
屈服率(KN) |
延伸率(%) |
螺紋旋向 |
螺距 |
錨桿孔直徑 |
GQ-D25 |
25*3 |
≥150 |
- |
≥6 |
左旋 |
12.7 |
φ40-φ42 |
GQ-D25 |
25*5 |
≥180 |
- |
≥6 |
左/右旋 |
10/12.7 |
φ40-φ42 |
GQ-D25 |
25*5(鐵標) |
≥153 |
≥102 |
≥21 |
左/右旋 |
10/12.7 |
φ40-φ42 |
GQ-D25 |
25*7(鐵標) |
≥193 |
≥128 |
≥21 |
左/右旋 |
10/12.7 |
φ40-φ42 |
GQ-D28 |
25*8 |
≥280 |
- |
≥6 |
左/右旋 |
10/12.7 |
φ48 |
GQ-D32 |
32*6 |
≥280 |
- |
≥6 |
左/右旋 |
10/12.7 |
φ50 |
GQ-D38 |
38*7 |
≥350 |
- |
≥6 |
左/右旋 |
10/12.7 |
φ75 |
GQ-D51 |
51*8 |
≥500 |
- |
≥6 |
左/右旋 |
10/12.7 |
φ80 |
備注 |
1、中空錨桿力學性能指標可按用戶及生產要求; |
2、錨桿體長度可根據客戶要求加工; |
3、墊板、螺母、止?jié){塞、錨頭可根據用戶要求提供 |
